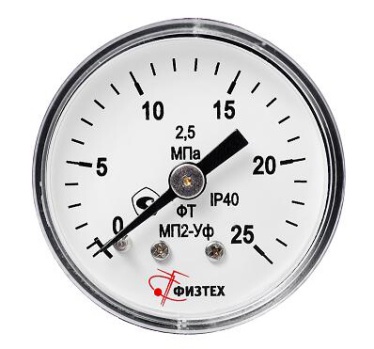

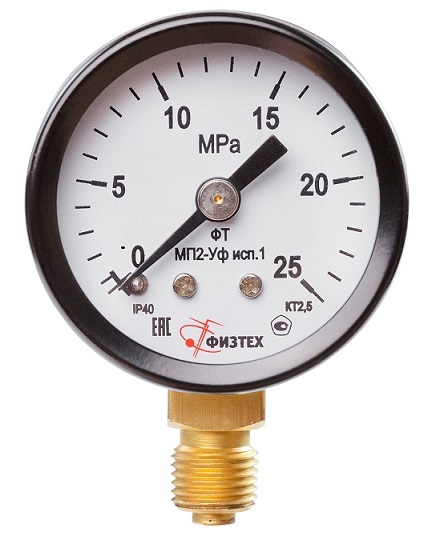

Манометры общетехнические МП2-Уф исп 1
Широкий ассортимент
Собственное производство
Работаем по всему Казахстану
Развитая сеть представителей
Ремонтопригодность
Надежная конструкция приборов
Импортозамещение
Модели соответсвуют зарубежным
- Характеристики
- Пределы измеряемого давления
- Гарантии
- Документы
- Видео
-

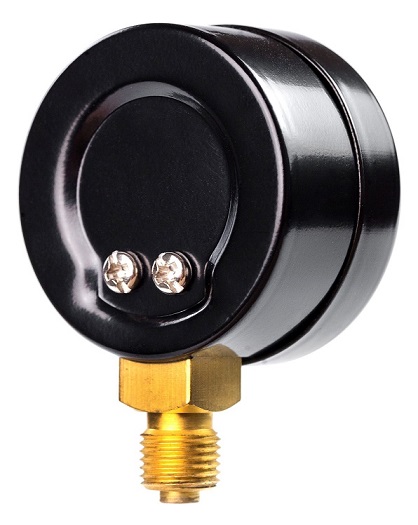

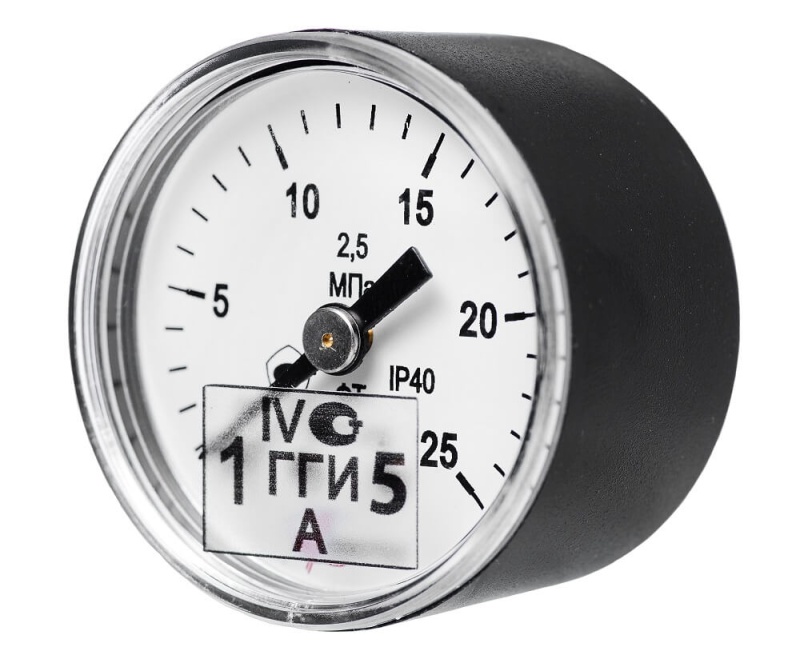

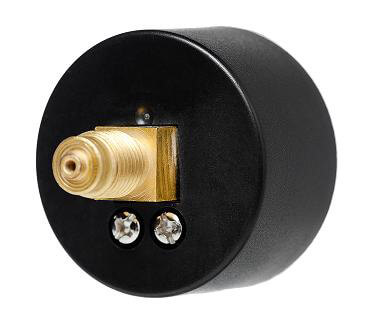

ХарактеристикиМанометры общетехнические МП2-Уф исп 1 предназначены для измерения избыточного давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов).Номинальный диаметр корпуса40 ммКласс точности2,5Степень пылевлагозащитыIP40Резьба присоединительного штуцера- М10х1 (базовая)
- другие резьбы по заказуРазмер квадрата под ключ, мм11 ммРасположение штуцераУстойчивость к климатическим воздействиямисполнение У2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +120 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы

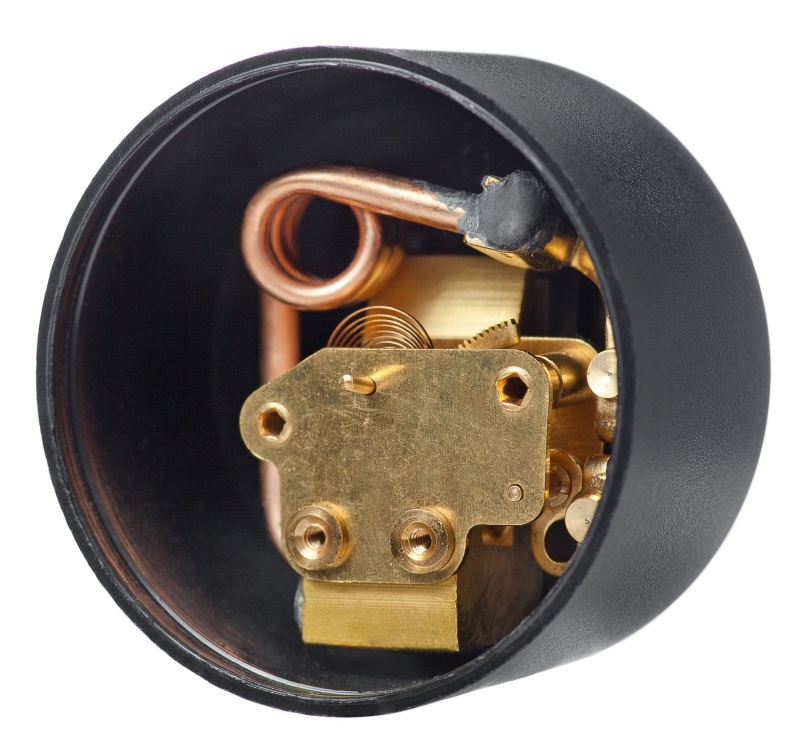

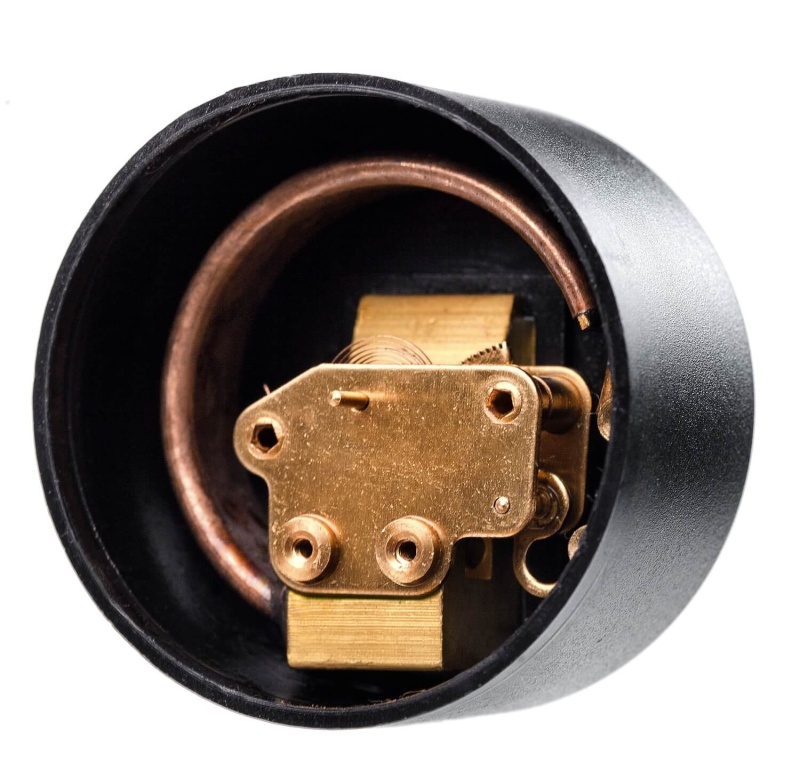

- кратковременная нагрузка - 110% шкалыСредний срок службы10 летМасса, не более0,05 кгМатериал корпусасталь, окрашенная в черный цветОбечайкасталь, окрашенная в черный цвет, натяжнаяСтеклоорганическоеТрубчатая пружинамедный сплав:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (МПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)МП2-Уф исп 1 (манометр) 0 - 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
-
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыОписание типа Размер: 6,2 мбCвидетельство об утв. типа (OC.C.30.092.A №58215) Размер: 344,5 кбДекларация о соответствии (ТР ТС 032) Размер: 612,5 кбСертификат соответствия (ТР ТС 032) Размер: 2,2 мбДСС ГОСТ ТУ Манометры ФТ Размер: 723,6 кб
Документы СНГ

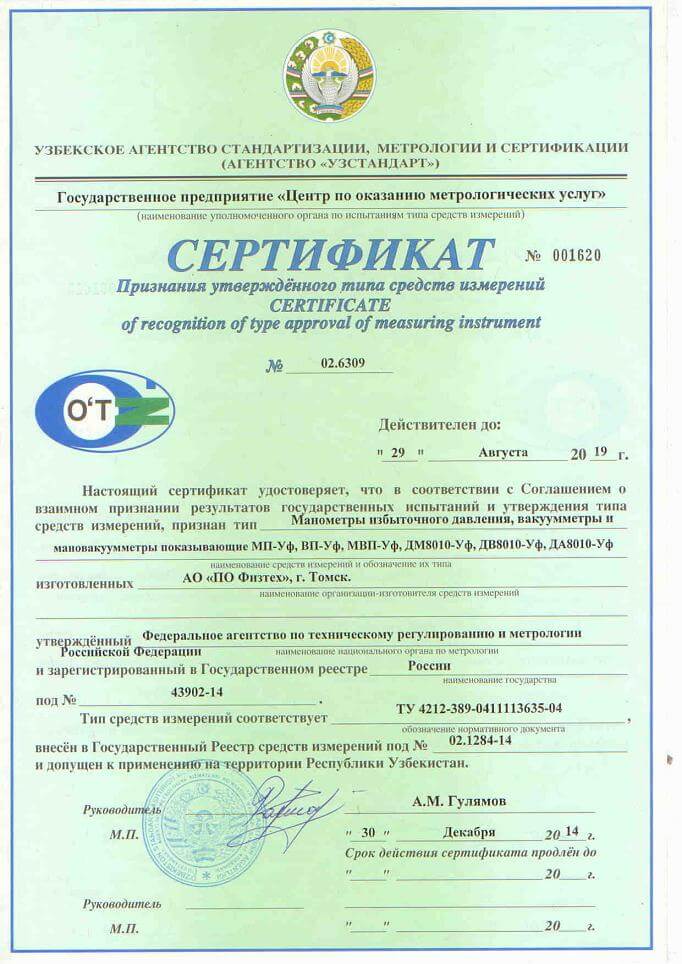

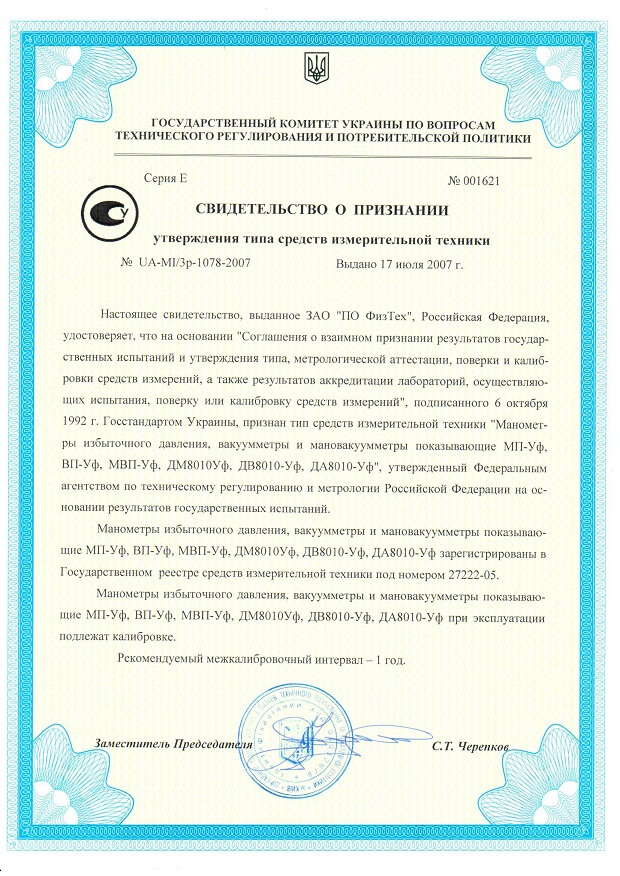

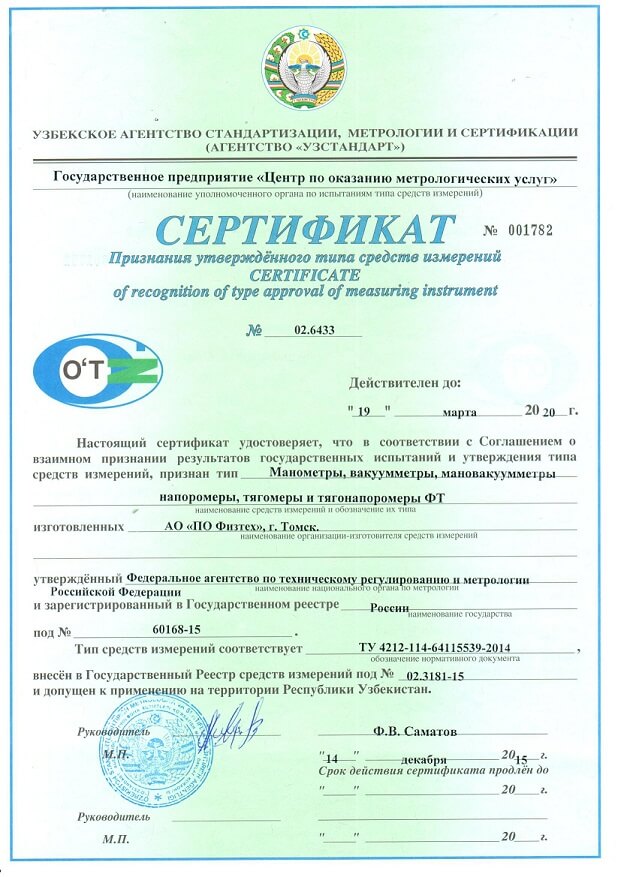

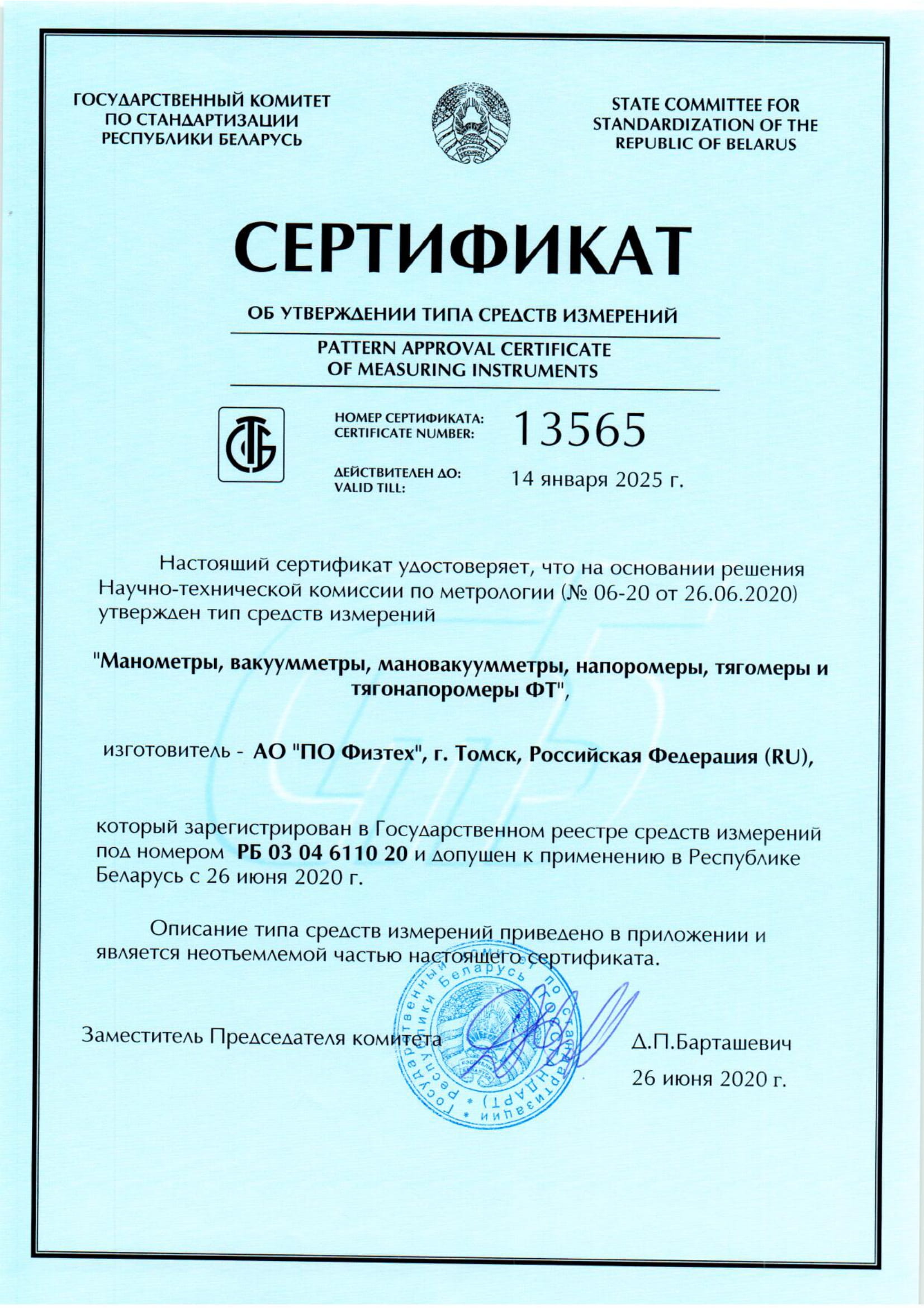

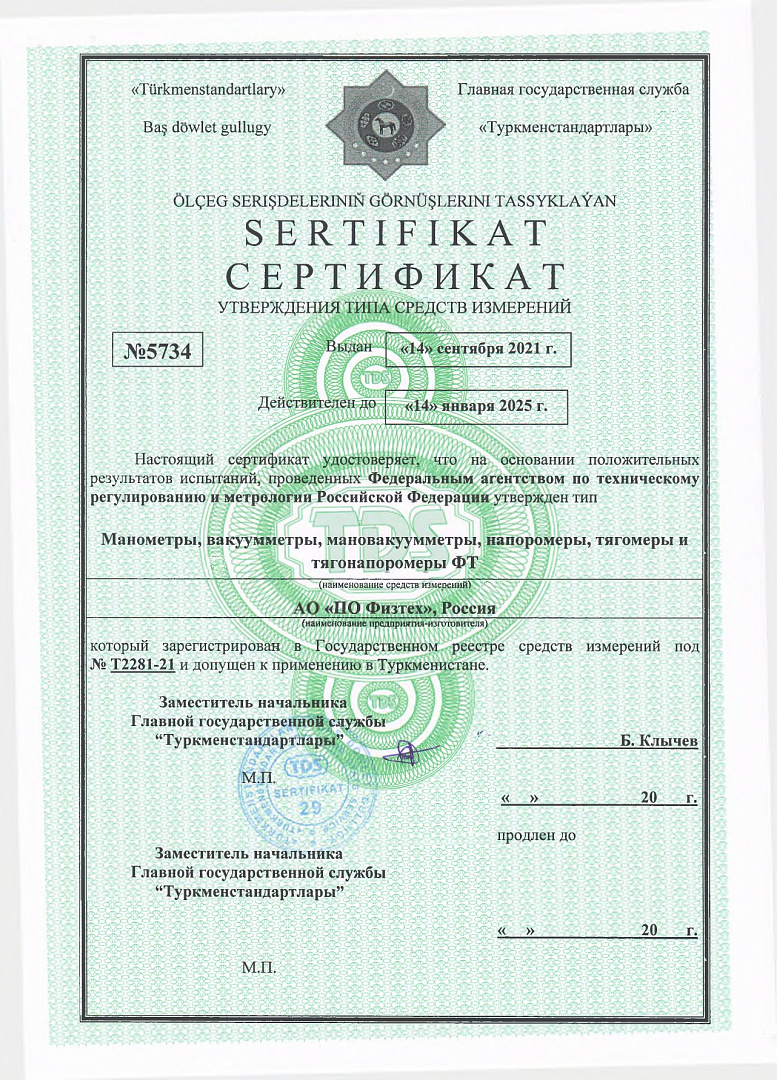

узбекское (технические манометры) Размер: 105,6 кбузбекское (тип ФТ) Размер: 189,1 кбукраинское Размер: 257,5 кбказахстанское (на кз) (тип ФТ) Размер: 181,6 кбказахстанское (тип ФТ) Размер: 180,3 кббелорусское Размер: 398,4 кбтуркменистанское Размер: 599,9 кбДокументы для проектировщиков
Габаритные чертежи прибора Размер: 1,3 мбИсполнения и маркировки Размер: 425,2 кбМетодика поверки Размер: 1,4 мбОбразцы шкал для кт.2,5 Размер: 1,4 мбРуководство по эксплуатации Размер: 744,1 кбЦена деления манометров ФТ Размер: 251,8 кбКарта заказа манометров ФТ Размер: 230,4 кбОпросный лист на манометры ФТ Размер: 92,4 кбОбразец паспорта Размер: 1,1 мбСокращения и условные обозначения исполнений приборов ФТ Размер: 259,5 кб -
