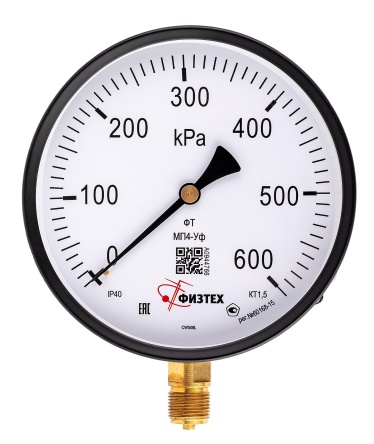

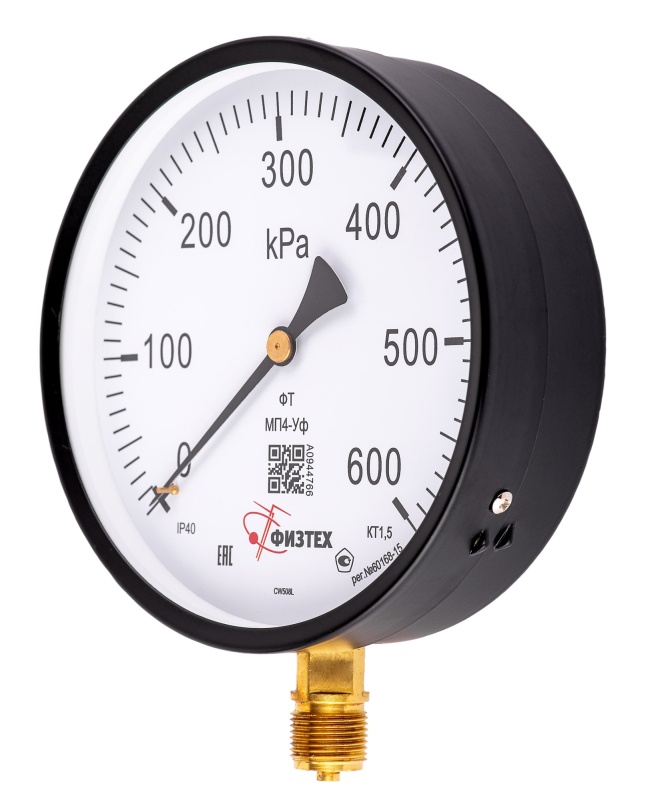

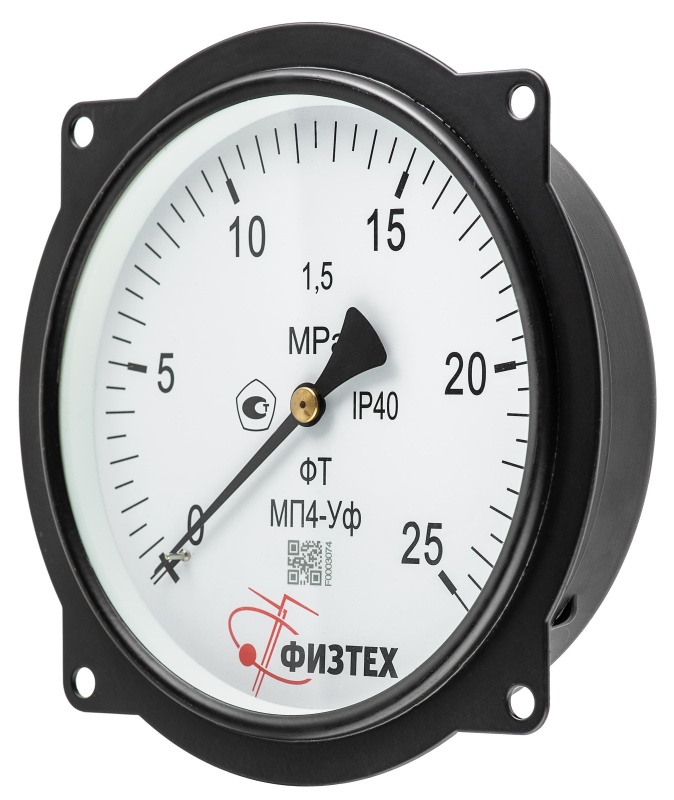

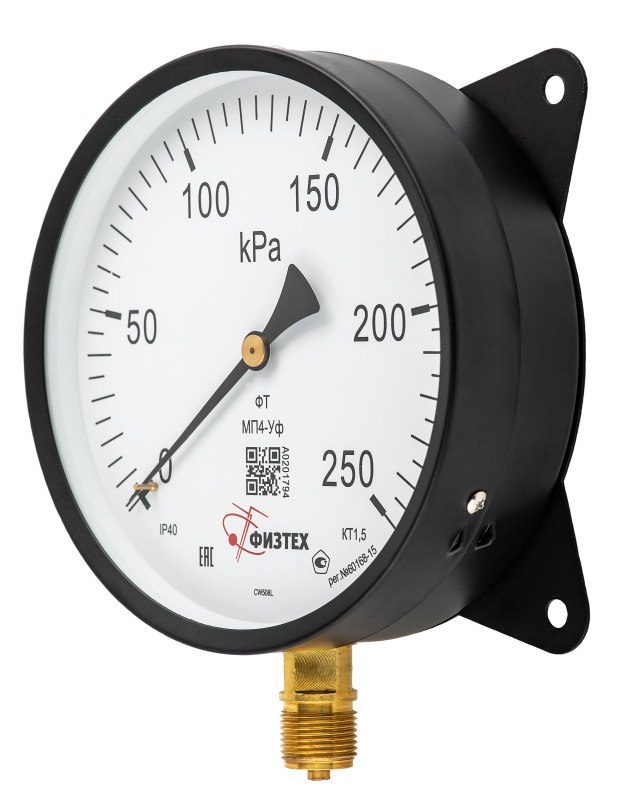

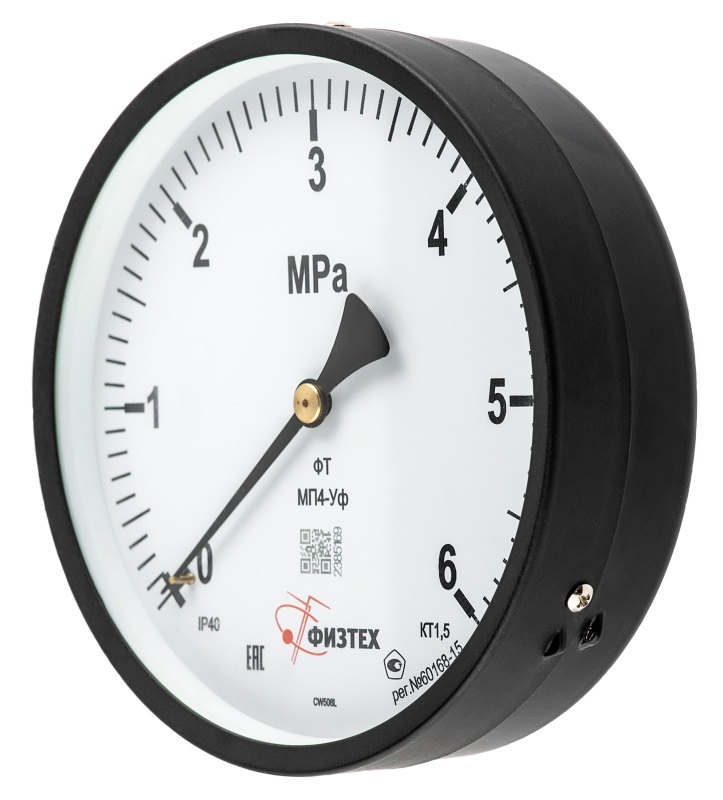

Вакуумметры, мановакуумметры, манометры общетехнические ВП4-Уф, МВП4-Уф, МП4-Уф
Советуем
Номинальный диаметр корпуса
160 мм
Класс точности
- 1,5 (базовый)
Степень пылевлагозащиты
IP40
Резьба присоединительного штуцера
- М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
Конвертер величин давления
Широкий ассортимент
Собственное производство
Работаем по всему Казахстану
Развитая сеть представителей
Ремонтопригодность
Надежная конструкция приборов
Импортозамещение
Модели соответсвуют зарубежным
- Характеристики
- Пределы измеряемого давления
- Гарантии
- Документы
- Видео
-
Характеристики
Вакуумметры, мановакуумметры, манометры общетехнические ВП4-Уф, МВП4-Уф, МП4-Уф предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов).
Номинальный диаметр корпуса160 ммКласс точности- 1,5 (базовый)
- 1,0 (по заказу)Степень пылевлагозащитыIP40Резьба присоединительного штуцера- М20*1,5 (базовая)

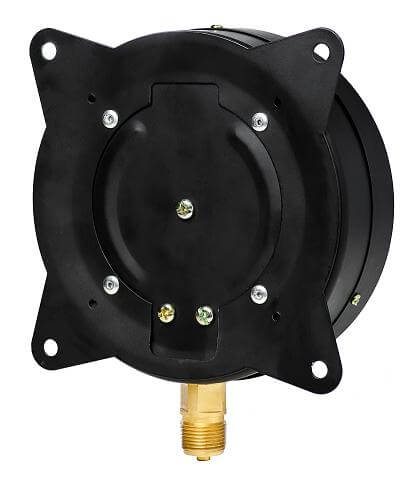

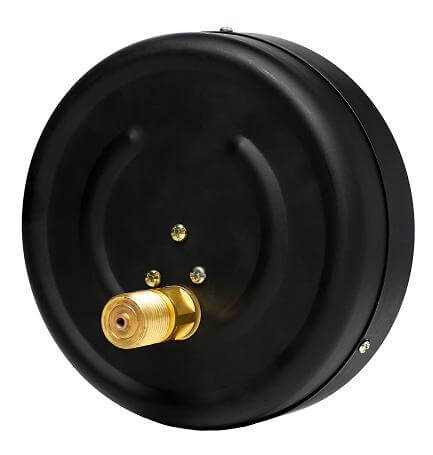

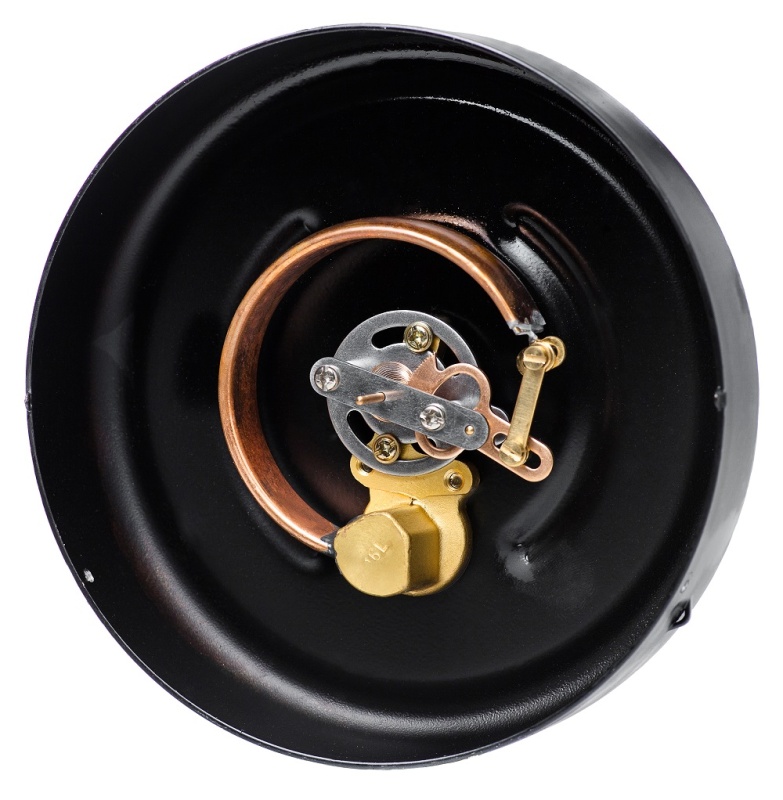

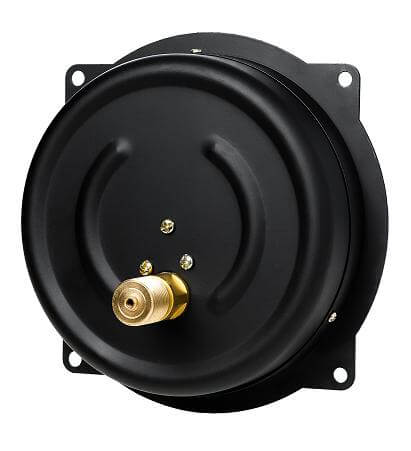

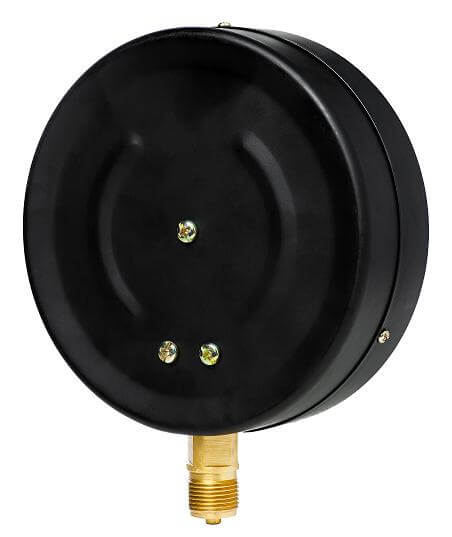

- другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцера- радиальное
- эксцентрично-осевоеУстойчивость к климатическим воздействиямисполнение У2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы

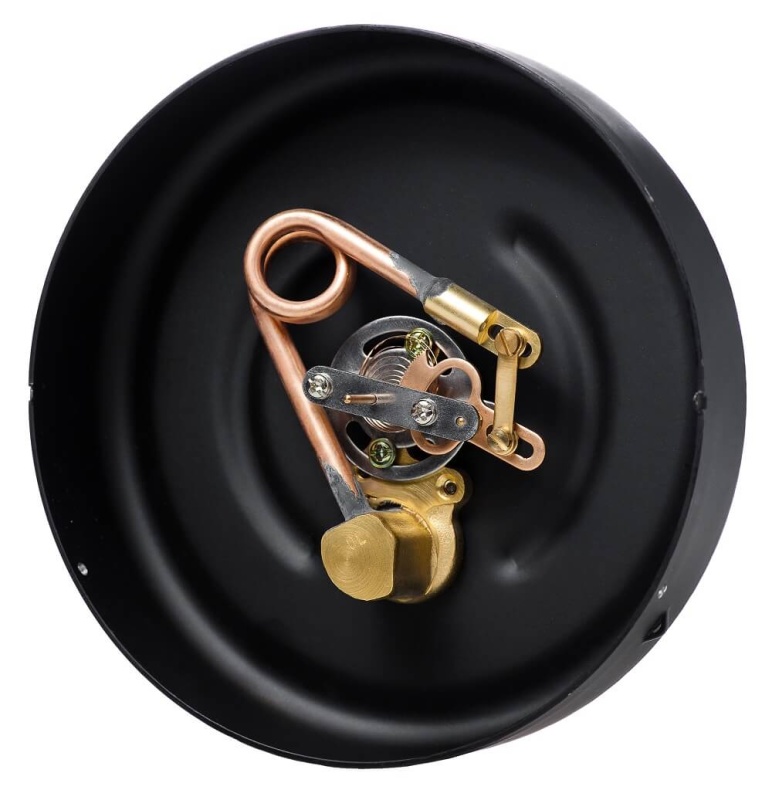

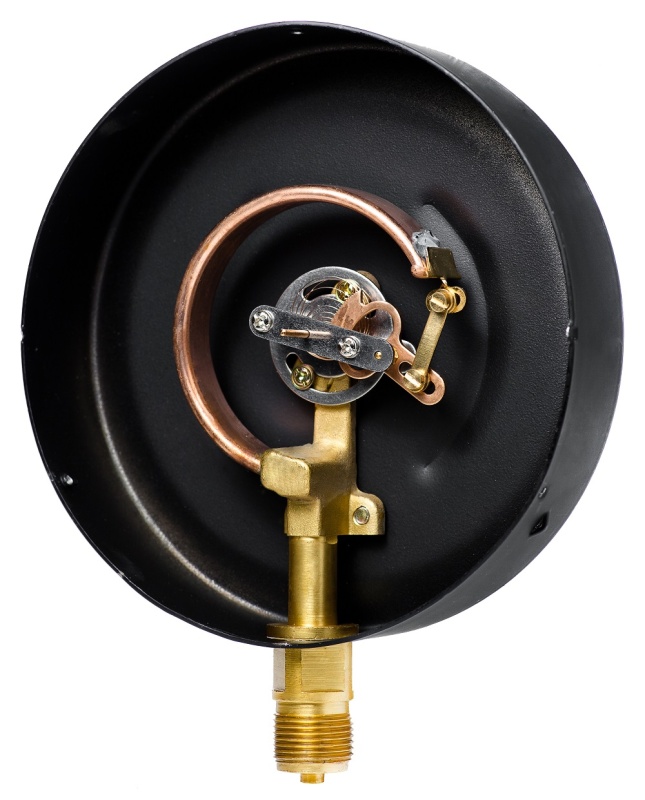

- кратковременная нагрузка - 110% шкалыСредний срок службы10 летМасса, не более0,9 кгМатериал корпусасталь, окрашенная в черный цветОбечайкасталь, окрашенная в черный цвет, крепление винтамиСтеклотехническоеТрубчатая пружинамедный сплав:
- до 10 МПа полувитковая

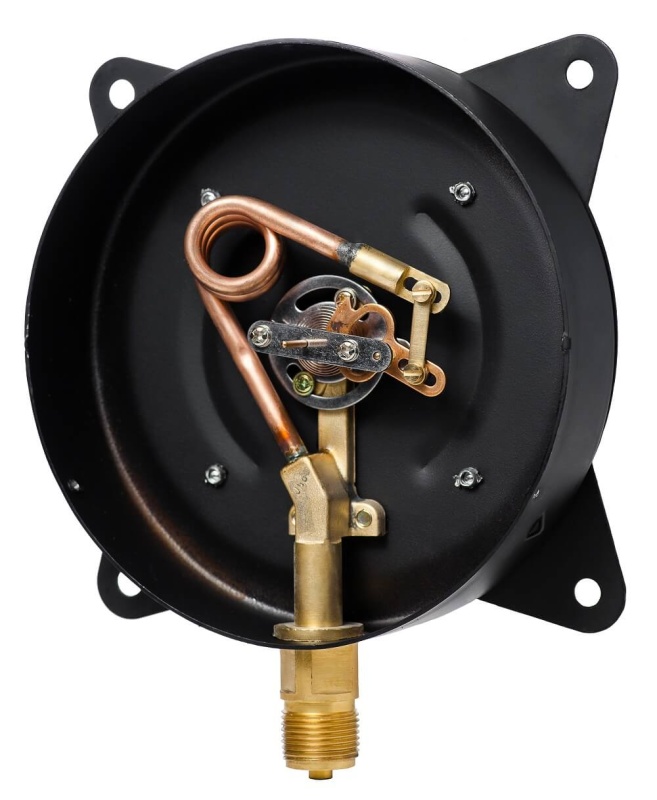

- от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цветИнструкции -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)ВП4-Уф (вакуумметр) -100 - 0 кПа МВП4-Уф (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0,1 - 0,9; 1,5; 2,4 МПа

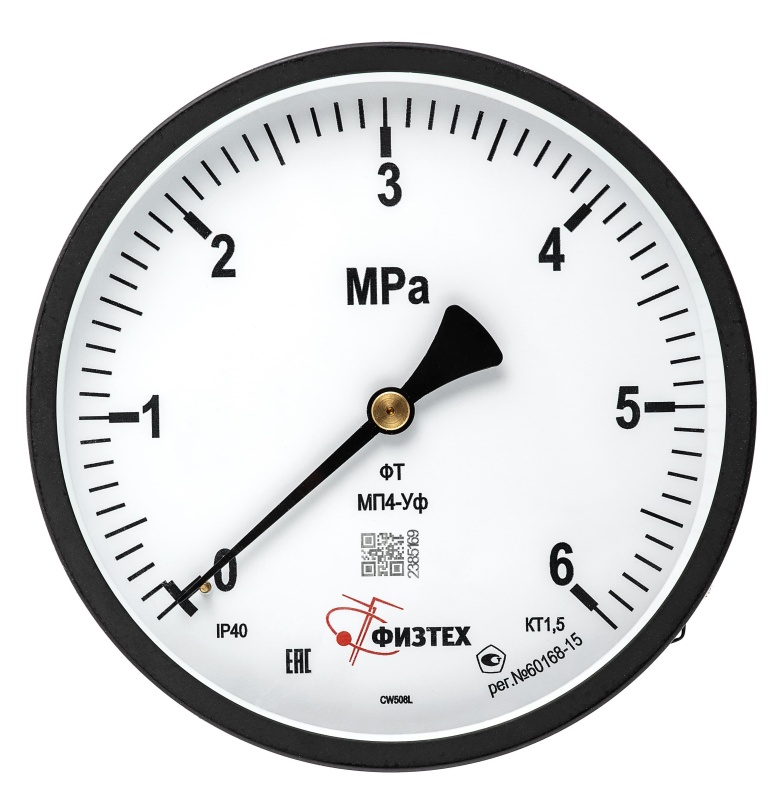

МП4-Уф (манометр) 0 - 60; 100; 160; 250; 400; 600 кПа;
0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-

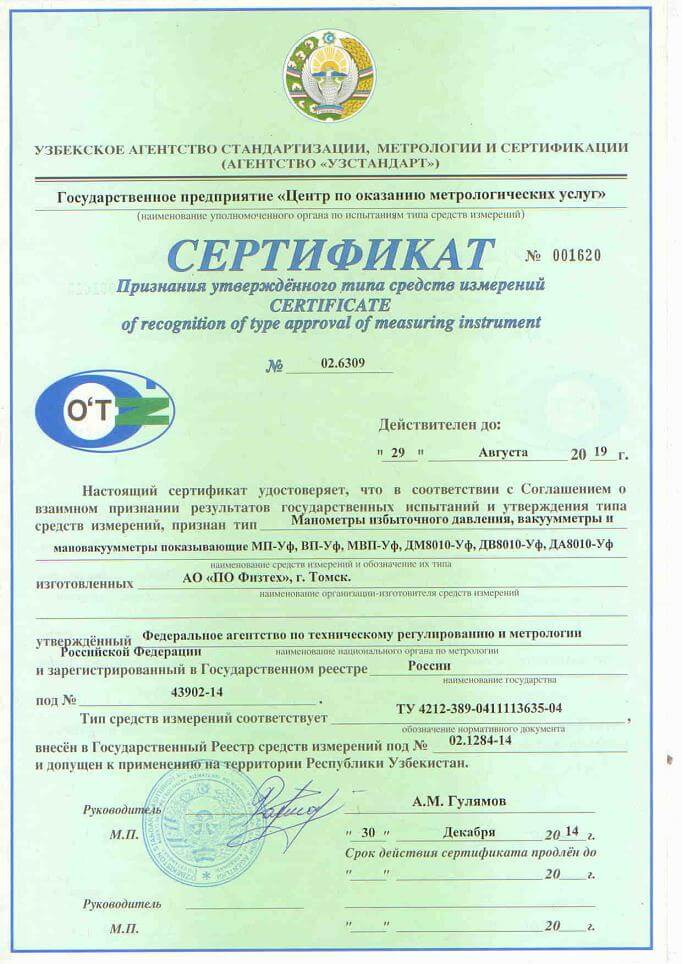

ДокументыОписание типа Размер: 6,2 мбСертификат соответствия (ТР ТС 032) Размер: 3,9 мбCвидетельство об утв. типа (OC.C.30.092.A №58215) Размер: 344,5 кбСертификат соответствия (ТР ТС 032) Размер: 2,2 мбДСС ГОСТ ТУ Манометры ФТ Размер: 723,6 кб

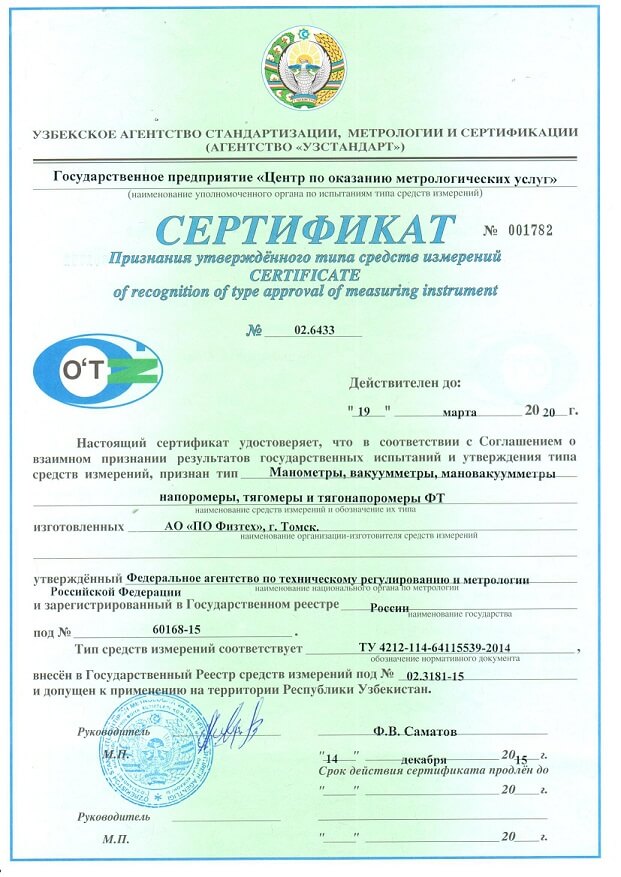

Документы СНГ

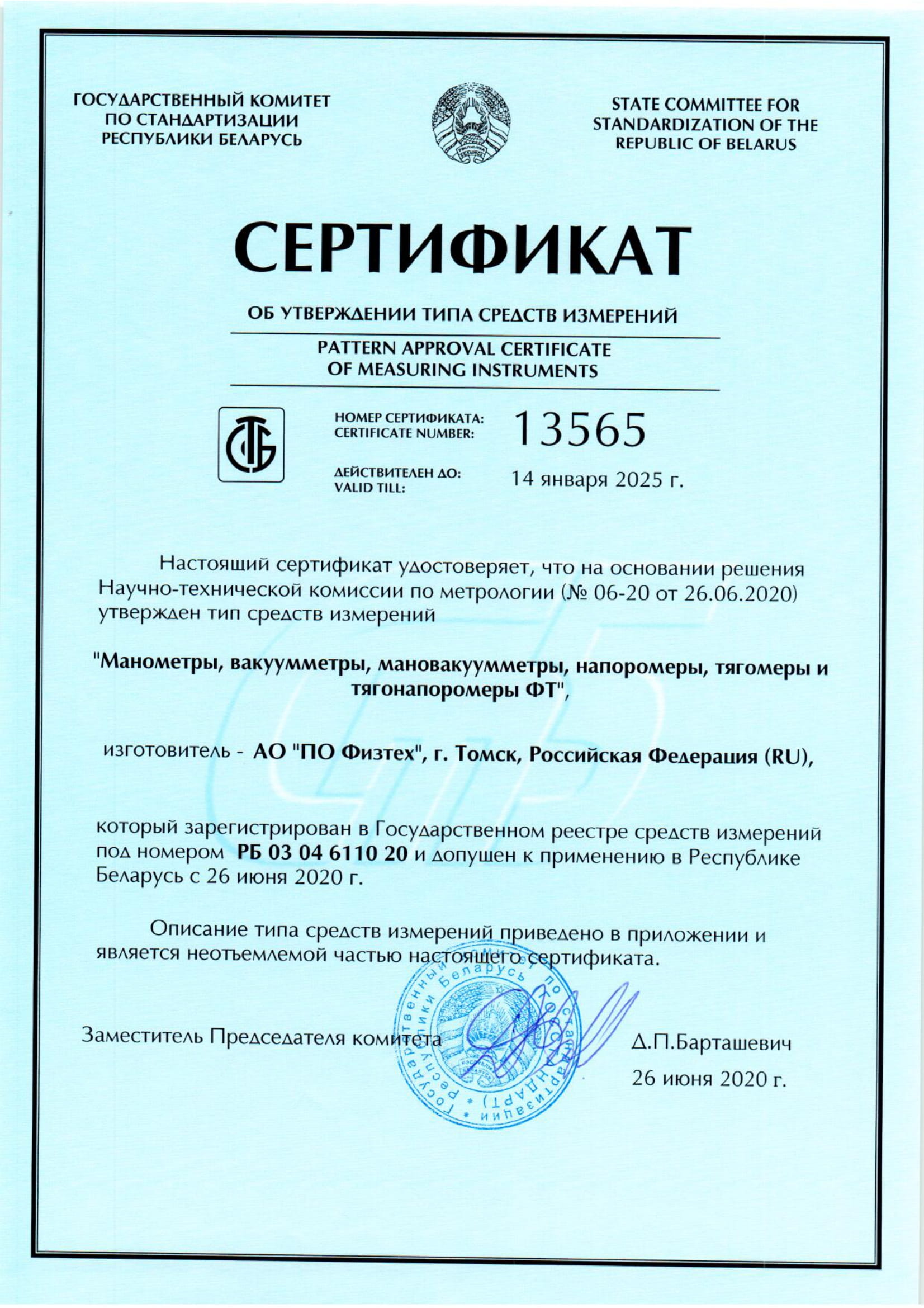

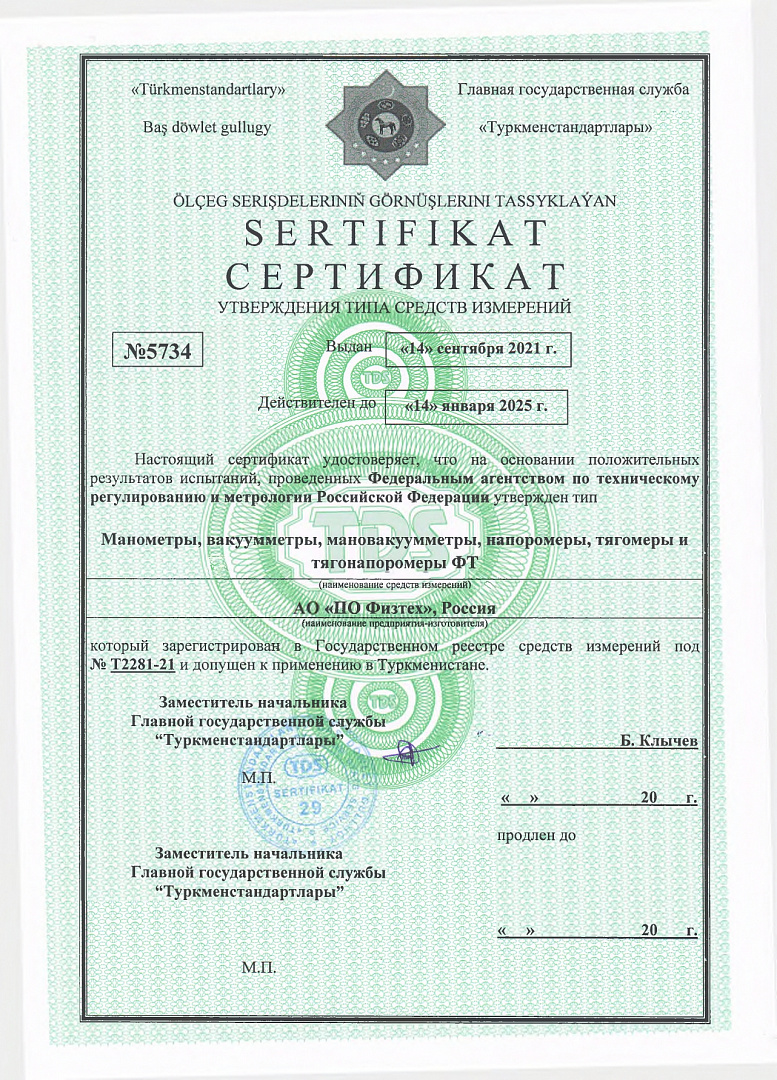

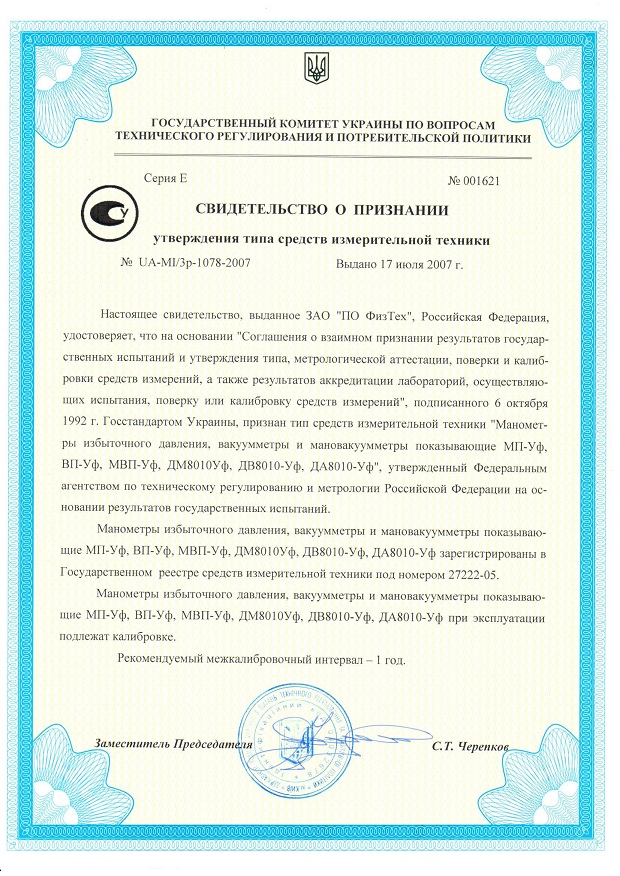

узбекское (технические манометры) Размер: 105,6 кбузбекское (тип ФТ) Размер: 189,1 кбукраинское Размер: 257,5 кбказахстанское (тип ФТ) Размер: 180,3 кбказахстанское (на кз) (тип ФТ) Размер: 181,6 кббелорусское Размер: 398,4 кбтуркменистанское Размер: 599,9 кбДокументы для проектировщиков
Габаритные чертежи прибора Размер: 1,5 мбИсполнения и маркировки Размер: 425,2 кбМетодика поверки Размер: 1,4 мбОбразцы шкал для кт.1,5 Размер: 1,6 мбРуководство по эксплуатации Размер: 744,1 кбЦена деления манометров ФТ Размер: 251,8 кбКарта заказа манометров ФТ Размер: 230,4 кбОпросный лист на манометры ФТ Размер: 92,4 кбОбразец паспорта Размер: 1,1 мбСокращения и условные обозначения исполнений приборов ФТ Размер: 259,5 кб -
Видео
