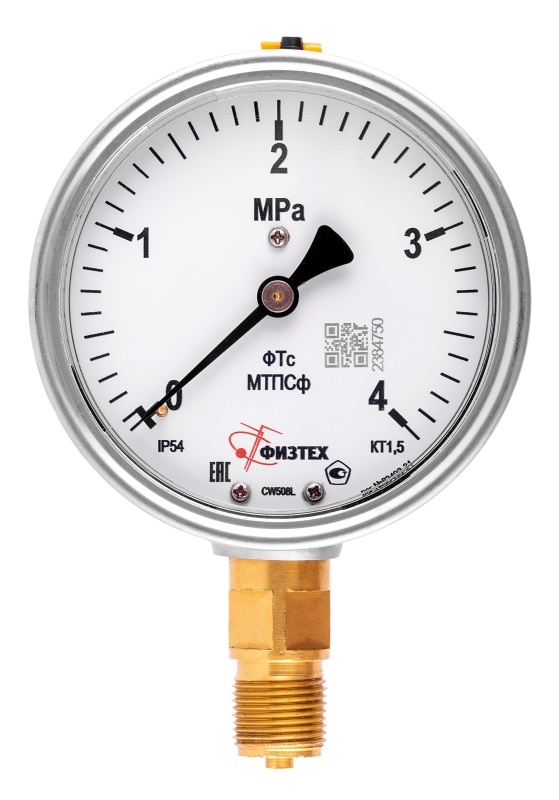

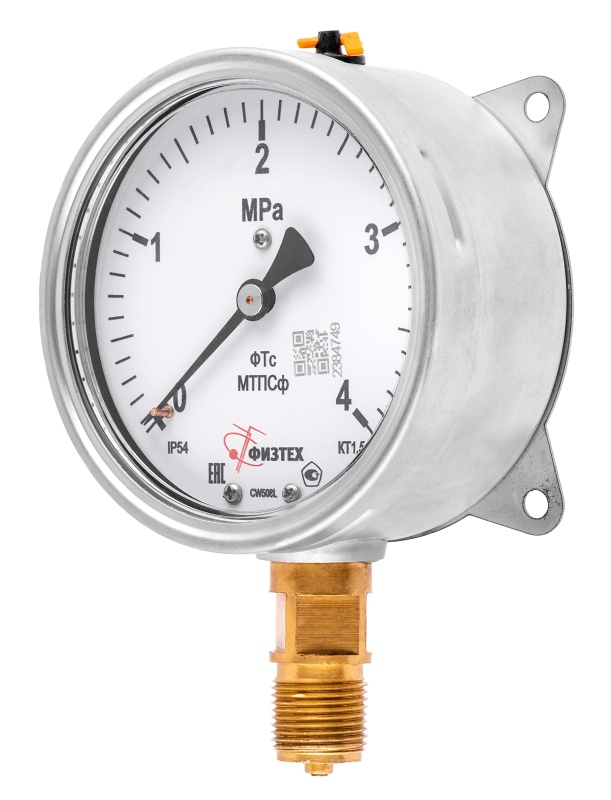

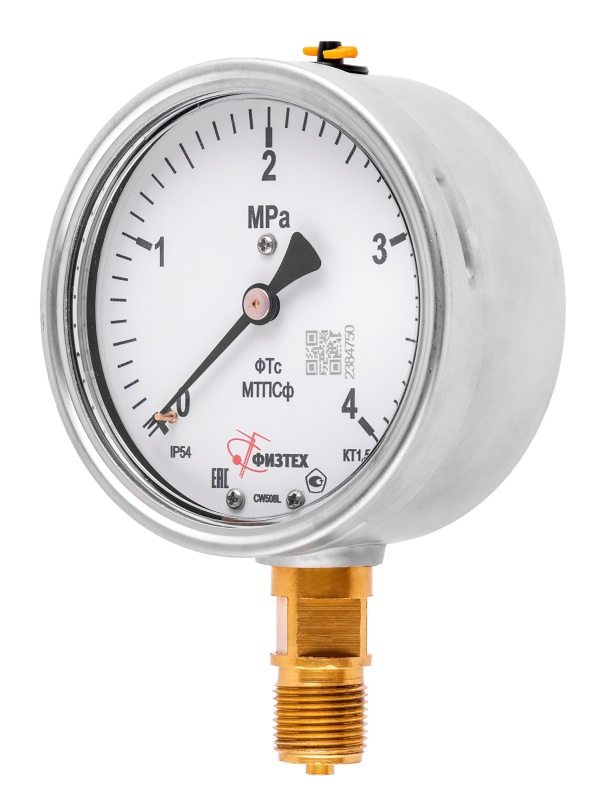

Вакуумметры, мановакуумметры, манометры судовые ВТПСф-100-ОМ2, МВТПСф-100-ОМ2, МТПСф-100-ОМ2
Номинальный диаметр корпуса
100 мм
Класс точности
- 1,5 (базовый)
Степень пылевлагозащиты
IP54
Резьба присоединительного штуцера
- М20*1,5 (базовая)
ГОСТ 2405-88
ТУ 26.51.52-116-64115539-2021
ТУ 26.51.52-116-64115539-2021
Сроки доставки — 5-7 дней
Конвертер величин давления
Широкий ассортимент
Собственное производство
Работаем по всему Казахстану
Развитая сеть представителей
Ремонтопригодность
Надежная конструкция приборов
Импортозамещение
Модели соответсвуют зарубежным
- Характеристики
- Пределы измеряемого давления
- Гарантии
- Документы
- Видео
-
ХарактеристикиВакуумметры, мановакуумметры, манометры судовые ВТПСф-100-ОМ2, МВТПСф-100-ОМ2, МТПСф-100-ОМ2 предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, невязких, неагресcивных по отношению к медным сплавам сред (жидких и газообразных), в т.ч. дизельного топлива, масла, воды, морской воды - с температурой до 150°C, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды.
Приборы могут изготавливаться для измерения давления хладонов, а также кислорода.Номинальный диаметр корпуса100 ммКласс точности- 1,5 (базовый)
- 1,0 (по заказу)Степень пылевлагозащитыIP54Резьба присоединительного штуцера- М20*1,5 (базовая)
- другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение ОМ2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -60 до +65 оСВиброзащищенностьгруппа N3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений- постоянная нагрузка - 3/4 шкалы
- переменная нагрузка - 2/3 шкалы

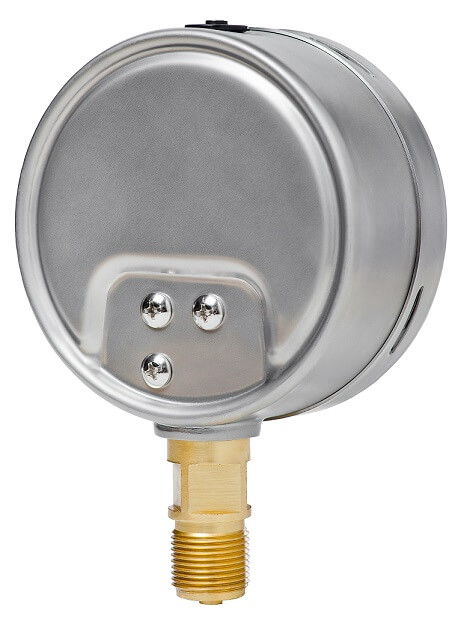

- кратковременная нагрузка - 110% шкалыСредний срок службы10 летМасса не более0,7 кгМатериал корпусанержавеющая стальОбечайкабайонетная, нержавеющая стальСтекло- органическое (базовое)
- многослойное безопасное (по заказу)Трубчатая пружинамедный сплав:
- до 10 МПа полувитковая

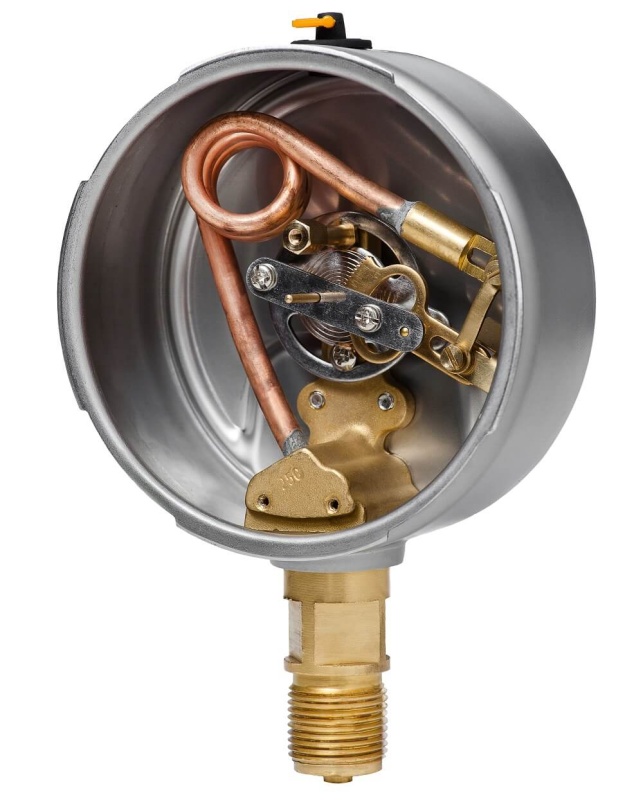

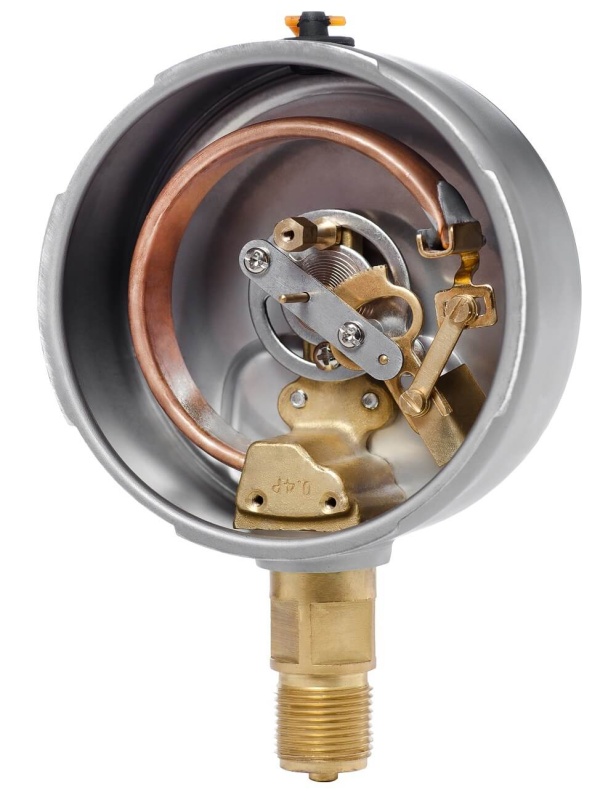

- от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цветДополнительная опциястрелка с корректором "0"Инструкции -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)ВТПСф-100-ОМ2 (вакуумметр) -100 - 0 кПа МВТПСф-100-ОМ2 (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0,1 - 0,9; 1,5; 2,4 МПа
МТПСф-100-ОМ2 (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-

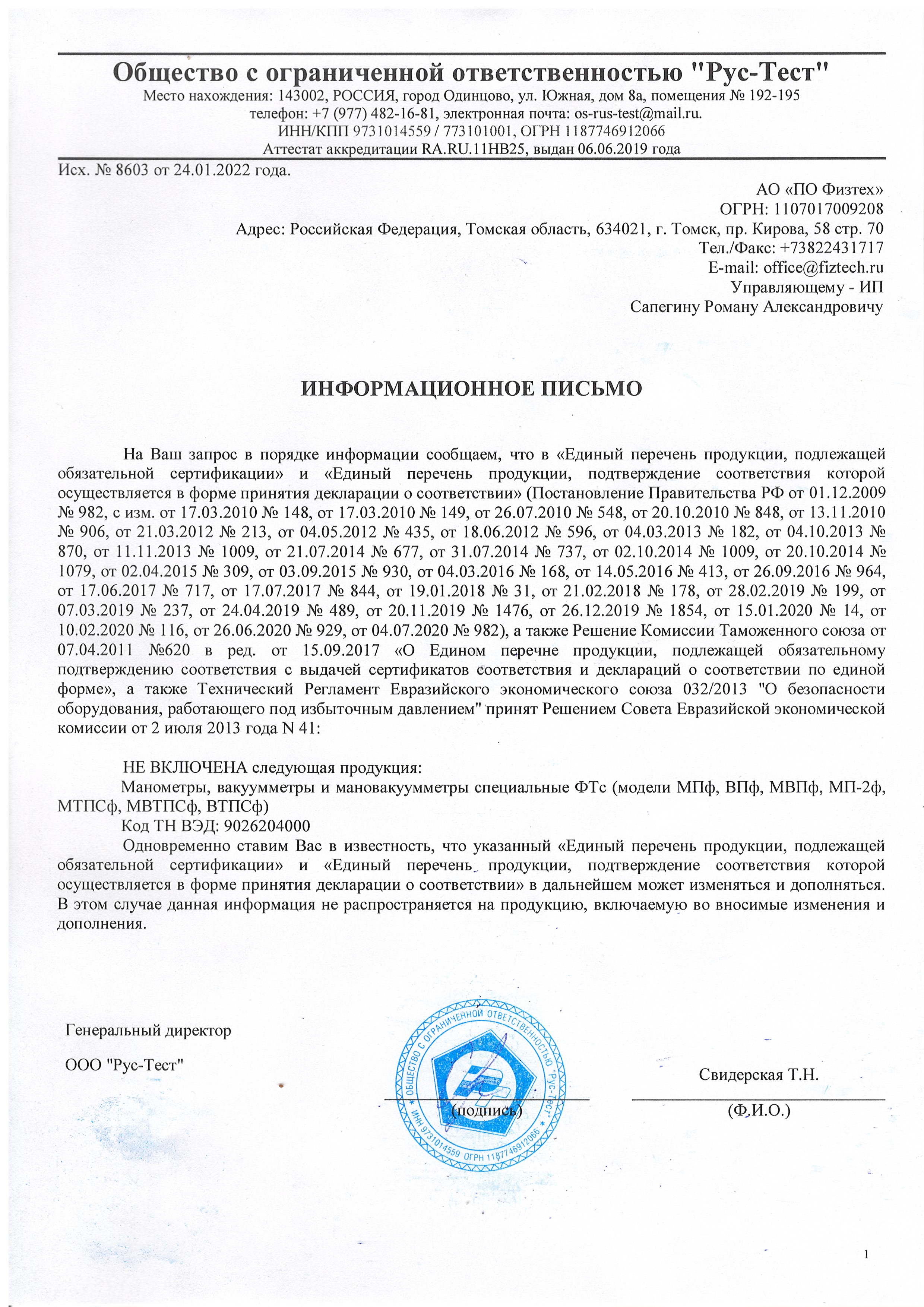

ДокументыОтказное письмо для типа ФТс по ТРТС032 Размер: 1,7 мбОтказное письмо Морской регистр судоходства Размер: 203,2 кбДекларация о соответствии (ТР ТС 032) Размер: 612,5 кбСертификат соответствия (ТР ТС 032) Размер: 2,2 мбСертификат об утверждении типа Размер: 575,3 кбОписание типа Размер: 433,7 кбДСС сейсмостойкости Манометры ФТс Размер: 1,8 мб
Документы СНГ

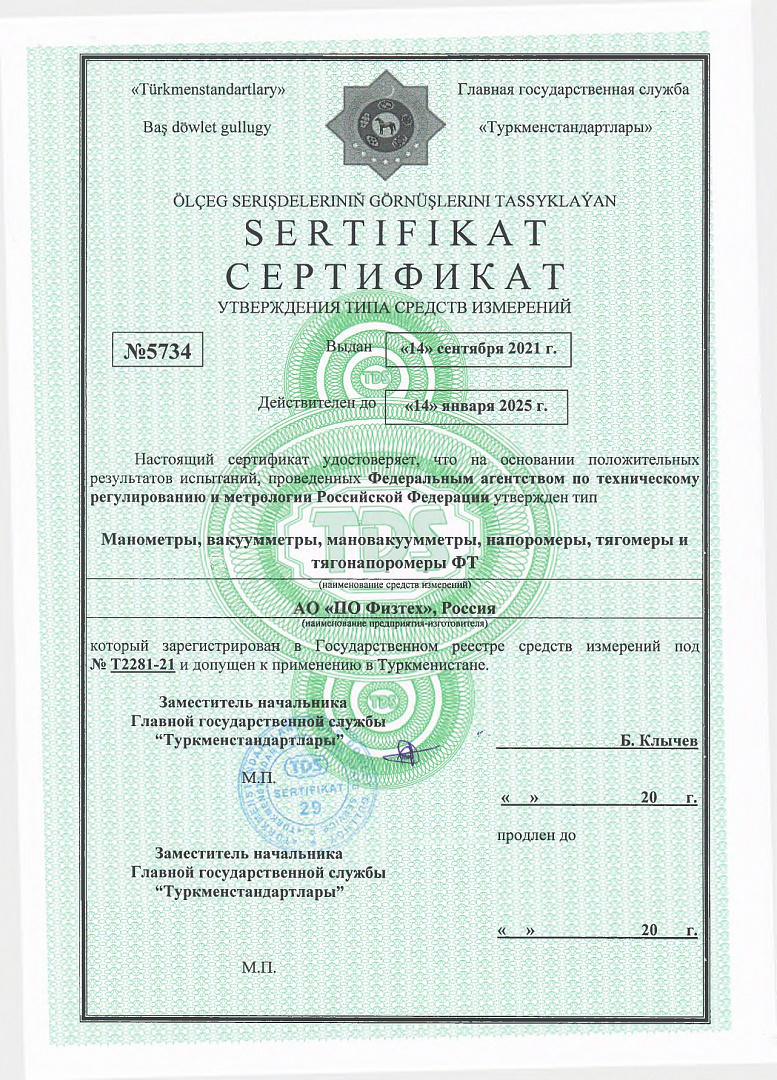

белорусское Размер: 490,9 кбтуркменистанское Размер: 599,9 кбСертификат о признании (Казахстан) Размер: 178,3 кбДокументы для проектировщиков
Габаритные чертежи прибора Размер: 1,4 мбИсполнения и маркировки Размер: 425,2 кбМетодика поверки Размер: 1,4 мбОбразцы шкал для кт.1,5 Размер: 1,5 мбРуководство по эксплуатации Размер: 441,9 кбЦена деления манометров ФТ Размер: 251,8 кбКарта заказа манометров ФТ Размер: 230,4 кбОпросный лист на манометры ФТ Размер: 92,4 кбОбразец паспорта Размер: 1,1 мбСокращения и условные обозначения исполнений приборов ФТ Размер: 259,5 кб -
Видео
