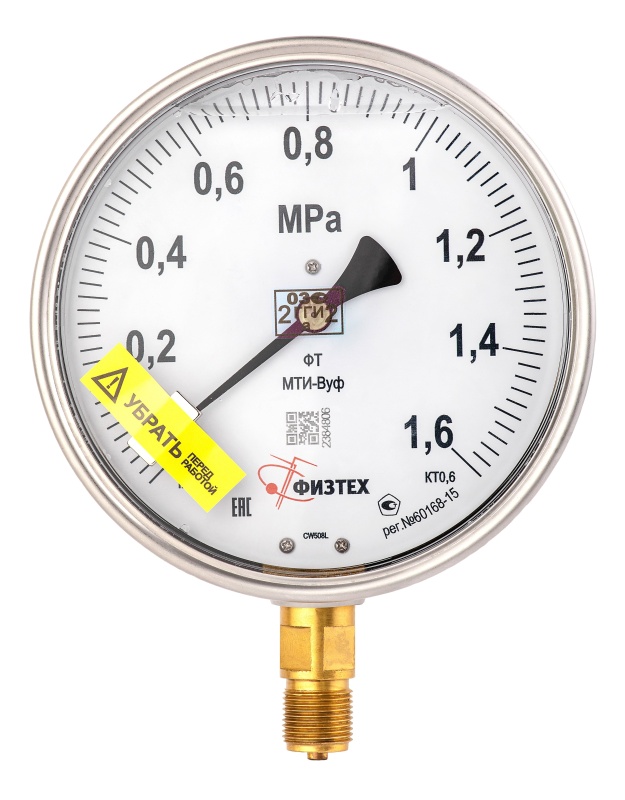

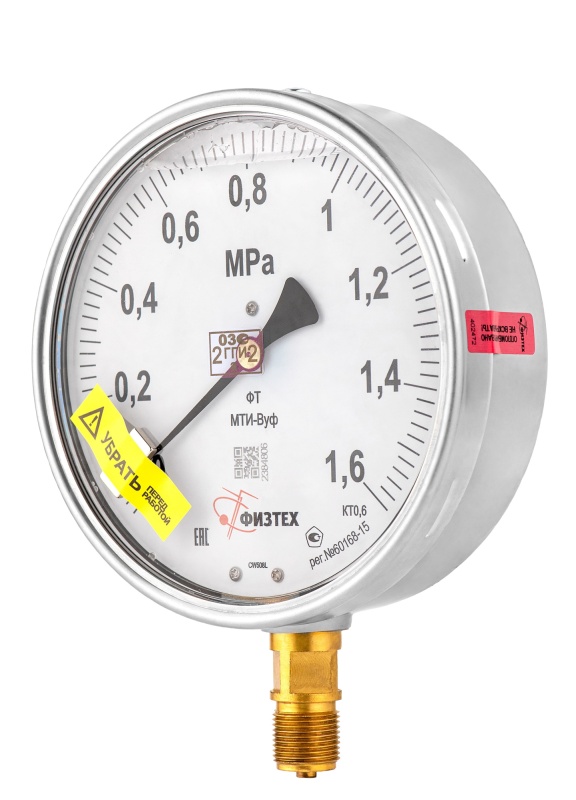

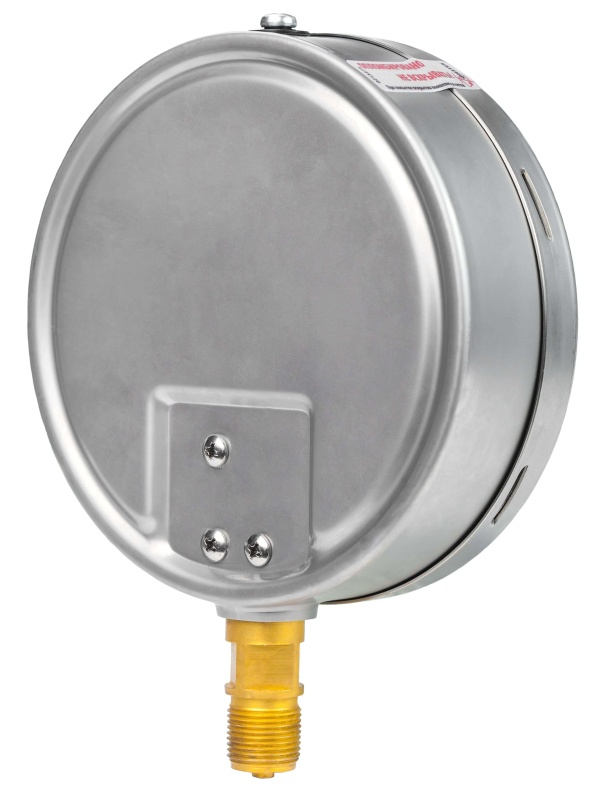

Вакуумметры, мановакуумметры, манометры точных измерений виброустойчивые ВТИ-ВУф, МВТИ-ВУф, МТИ-ВУф Без корр."0"
Хит
Советуем
Номинальный диаметр корпуса
160 мм
Класс точности
- 0,6
Степень пылевлагозащиты
- IP54 (базовая)
Резьба присоединительного штуцера
- М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
Конвертер величин давления
Широкий ассортимент
Собственное производство
Работаем по всему Казахстану
Развитая сеть представителей
Ремонтопригодность
Надежная конструкция приборов
Импортозамещение
Модели соответсвуют зарубежным
- Характеристики
- Пределы измеряемого давления
- Гарантии
- Документы
- Видео
-
ХарактеристикиВакуумметры, мановакуумметры, манометры точных измерений виброустойчивые ВТИ-ВУф, МВТИ-ВУф, МТИ-ВУф Без корр."0" предназначены для более точного измерения в условиях повышенных вибраций и пульсаций избыточного и/или вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода.
Полезная статья: Применение манометров точных измерений
Номинальный диаметр корпуса160 ммКласс точности- 0,6
- 1,0Степень пылевлагозащиты- IP54 (базовая)
- IP65 (по заказу)Резьба присоединительного штуцера- М20*1,5 (базовая)
- другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеШкала прибора- аналоговая (базовая)
- условная (по заказу)Внешний корректор "0" на циферблате- нет (базовое исполнение)
- стрелка с корректором "0" (по заказу)Устойчивость к климатическим воздействиям- исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином)
- исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)- от -50 до +120 оС (при заполнении глицерином)
- от -50 до +150 оС (при заполнении ПМС-300)Диапазон температуры окружающей среды, оС- от -40 до +60 оС (при заполнении глицерином)
- от -60 до +50 оС (при заполнении ПМС-300)Демпфирующая жидкость- глицерин
- ПМС-300Виброзащищенностьгруппа V4 по ГОСТ Р 52931-2008Рабочие диапазоны измерений- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалыСредний срок службы10 летМасса, не более1,8 кгМатериал корпусанержавеющая стальОбечайкабайонетная, нержавеющая стальСтекло- органическое (базовое)

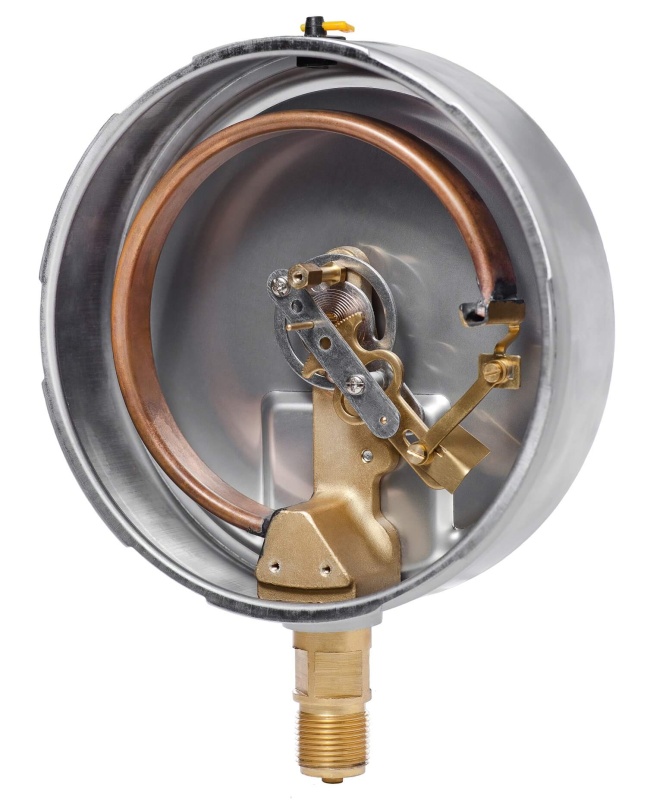

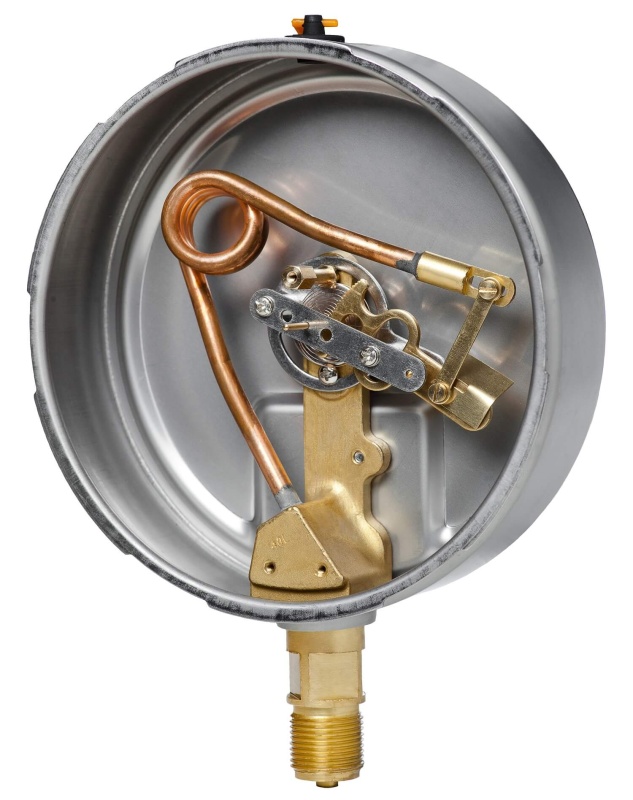

- многослойное безопасное (по заказу)Трубчатая пружинамедный сплав:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цветИнструкцииВАЖНО! Настоящая модель не является эталоном и не предназначена для проведения калибровки и/или поверки, но может быть использована для контроля работоспособности манометров с более низким классом точности.
ВАЖНО! Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (глицерин, ПМС-300). -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)ВТИ-ВУф Без корр."0" (вакуумметр) -100 - 0 кПа МВТИ-ВУф Без корр."0" (мановакуумметр)
-100 - 60; 150; 300; 500 кПа;
-0,1 - 0,9; 1,5; 2,4 МПа
МТИ-ВУф Без корр."0" (манометр)
0 - 100; 160; 250; 400; 600 кПа;
0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыОписание типа Размер: 6,2 мбCвидетельство об утв. типа (OC.C.30.092.A №58215) Размер: 344,5 кбДекларация о соответствии (ТР ТС 032) Размер: 612,5 кбСертификат соответствия (ТР ТС 032) Размер: 2,2 мбДСС ГОСТ ТУ Манометры ФТ Размер: 723,6 кб
Документы СНГ

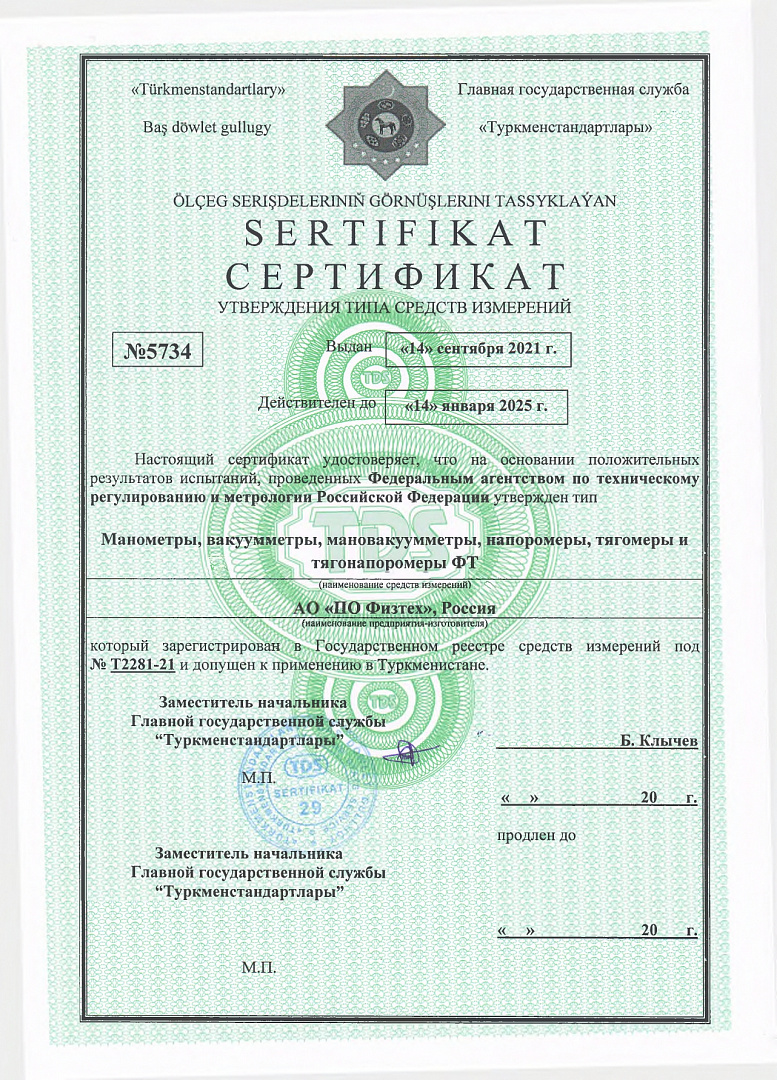

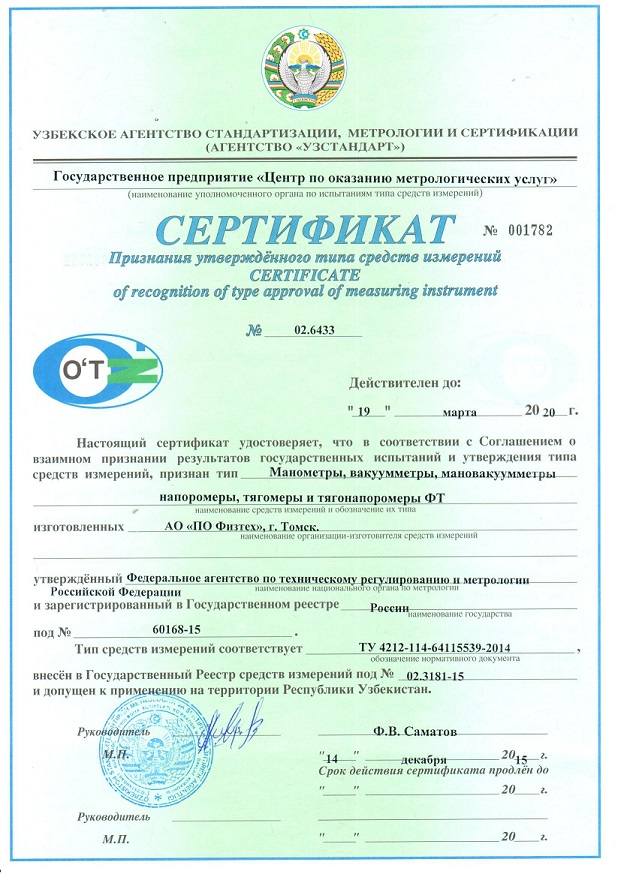

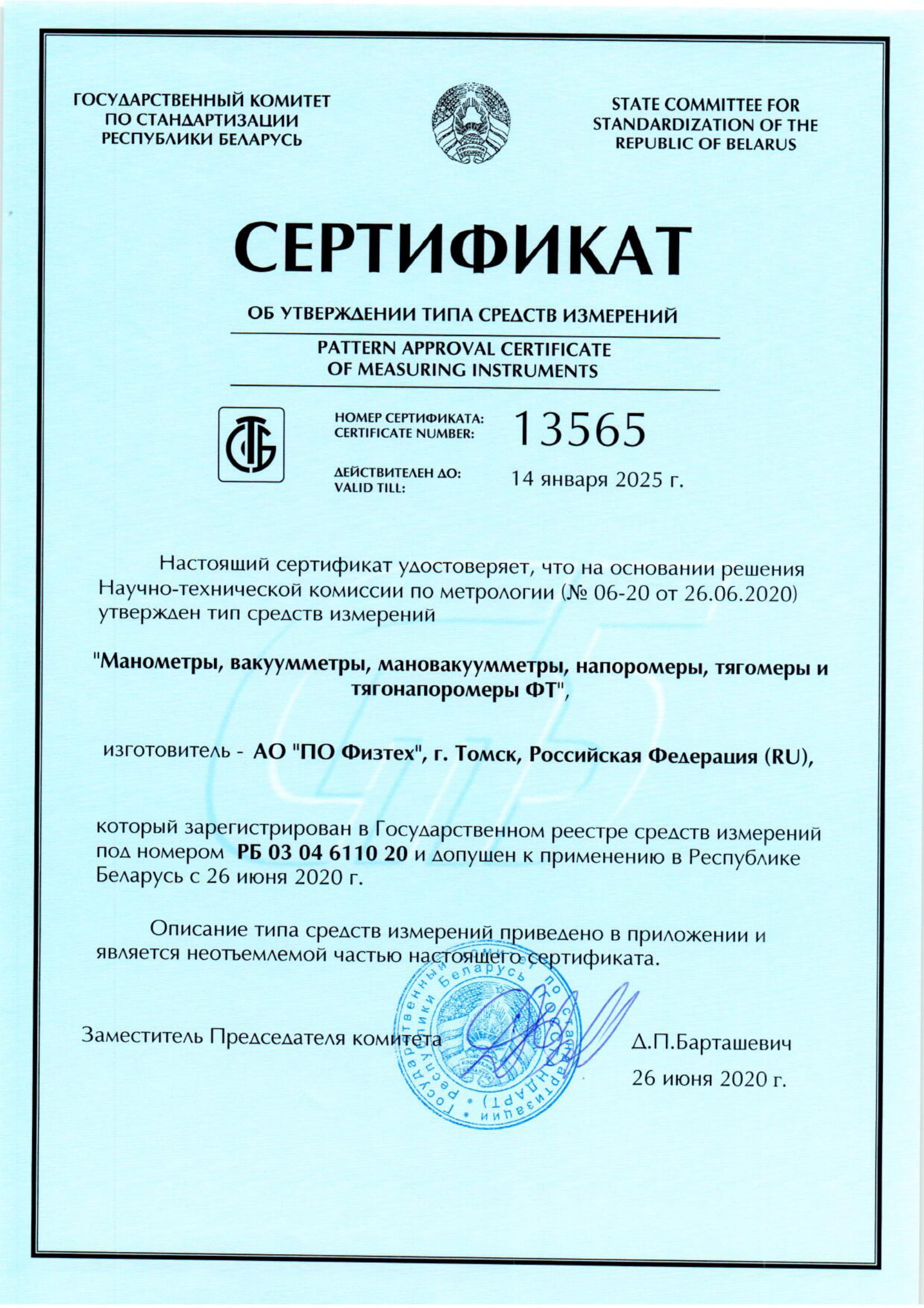

узбекское (тип ФТ) Размер: 189,1 кбказахстанское (тип ФТ) Размер: 180,3 кбказахстанское (на кз) (тип ФТ) Размер: 181,6 кббелорусское Размер: 398,4 кбтуркменистанское Размер: 599,9 кбДокументы для проектировщиков
Габаритные чертежи прибора Размер: 1,4 мбИсполнения и маркировки Размер: 425,2 кбМетодика поверки кт. 1,0 и 0,6 Размер: 1,4 мбОбразцы шкал для кт. 1,0 Размер: 1,5 мбРуководство по эксплуатации Размер: 744,1 кбЦена деления манометров ФТ Размер: 251,8 кбКарта заказа манометров ФТ Размер: 230,4 кбОпросный лист на манометры ФТ Размер: 92,4 кбОбразец паспорта Размер: 1,1 мбСокращения и условные обозначения исполнений приборов ФТ Размер: 259,5 кб -
